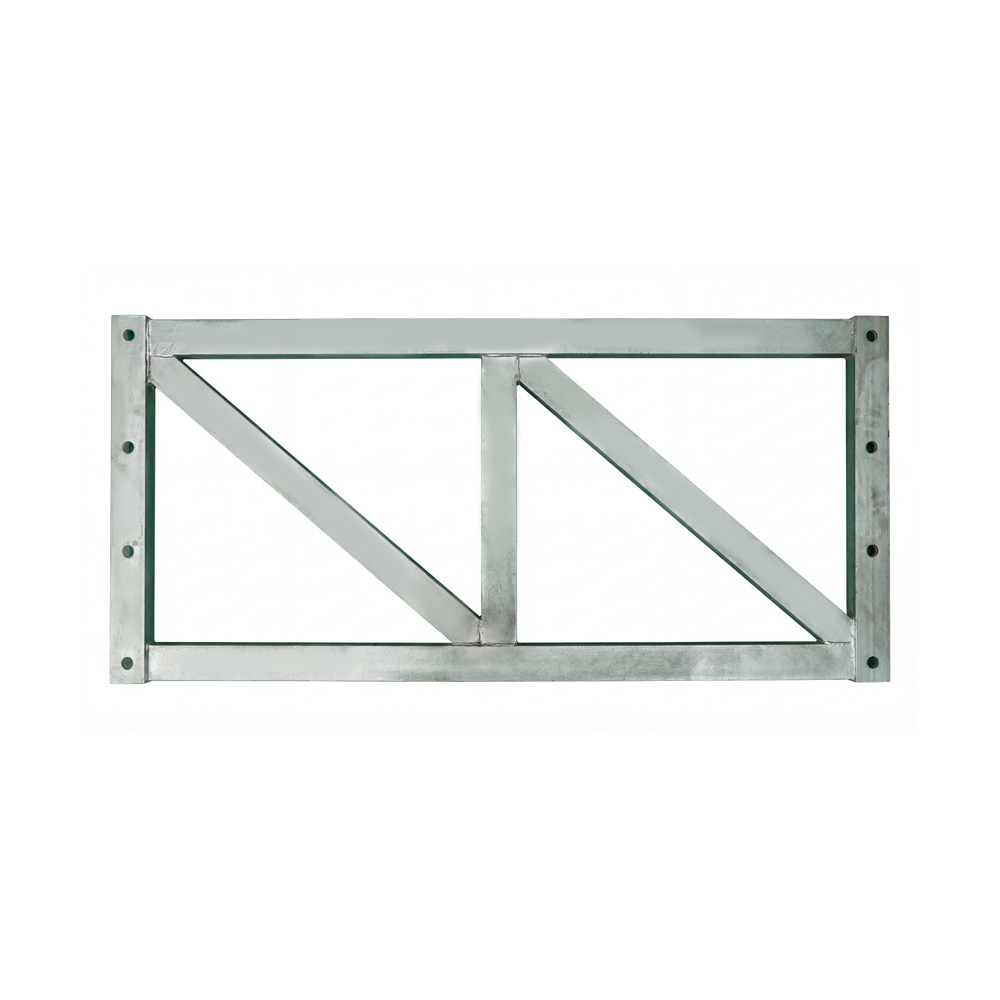

Voir DétailsLe cadre de support vertical de type HD200 pour ponts Bailey est le composant porteur vertical principal du pont préfabriqué en acier HD200 et du système de fermes robustes. Sa fonction première est de transférer les charges verticales et d’empêcher le renversement structurel et la déformation verticale. En travaillant en conjonction avec des cadres de support horizontaux et des cordes de renforcement, il forme un système stable tridimensionnel, transférant uniformément les charges lourdes (telles que le trafic du pont et les charges de construction) aux fondations. Il convient aux scénarios d'ingénierie à grande portée (9,144-60,96 m) et à charge élevée (classe HS25 et supérieure). Le produit est disponible en deux spécifications, type 730 et type 480, correspondant à l'espacement correspondant de la ferme HD200. Il est largement utilisé dans l’ingénierie des ponts, les grands systèmes de support de coffrage et les opérations de sauvetage d’urgence. Il s'agit d'un élément essentiel pour résoudre des problèmes d'ingénierie tels que des rapports hauteur/largeur excessifs et une capacité portante insuffisante des fondations, formant une boucle fermée porteuse complète avec les cordes de renforcement et les cadres de support horizontaux du même système, garantissant la stabilité structurelle globale.
| Dimensions extérieures 1 (modèle 730) | 1774*820*50mm |
| Dimensions extérieures 1 (modèle 480) | 1774*570*50mm |
| Dimensions de la distance centrale | 1694*(250 230 250)mm |
| Matériel | Q355B |
